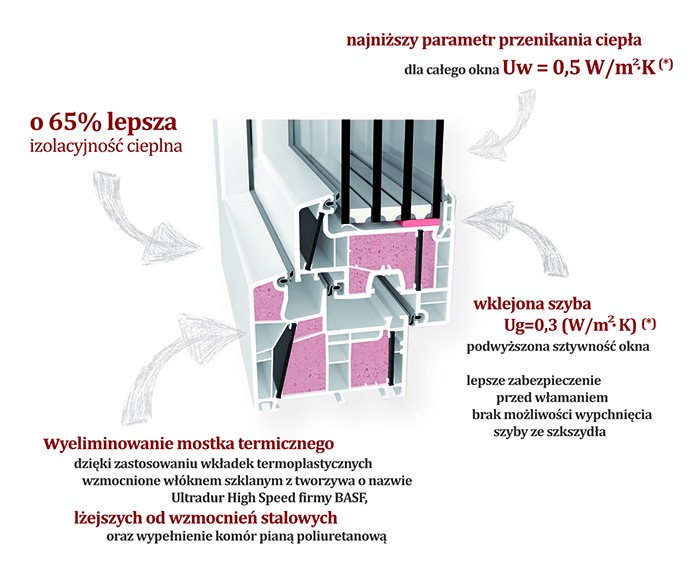

Dzięki innowacyjnemu podejściu w oknie Passiv-line ULTRA uzyskano rewolucyjny współczynnik przewodnictwa okna referencyjnego Uw=0,5 (W/m2K)

W tym systemie zastosowano rozwiązanie techniczne polegające na wklejeniu szyb o współczynniku Ug=0,3 (W/m2K) . Natomiast w profilach zamiast wzmocnień zastosowano termoplastyczne wkładki wzmocnione włóknem szklanym z tworzywa o nazwie Ultradur High Speed firmy BASF oraz wypełnienie komór pianą poliuretanową. Jest to doskonałe rozwiązanie do domów energooszczędnych i pasywnych.
Korzyści zastosowania tego produktu:
Energooszczędność- czyli znaczne zmniejszenie kosztów ogrzewania
zdecydowanie lepsza termoizolacja
lepsza izolacyjność akustyczna dzięki w klejonej szybie i potrójnemu zestawowi uszczelek

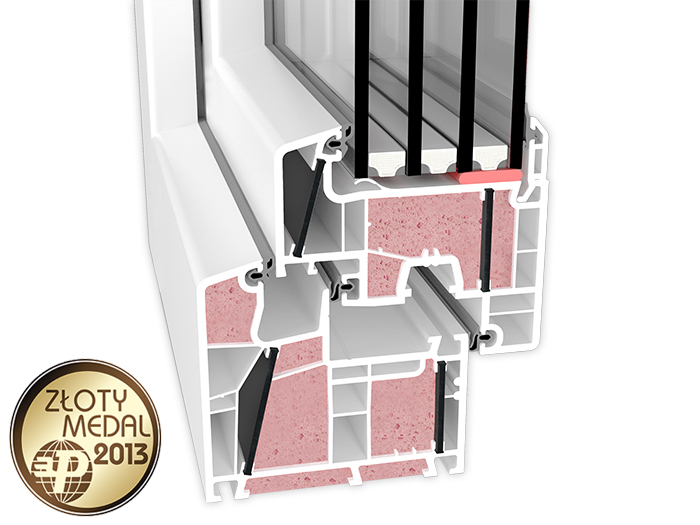

Profil Inteligentne rozwiązania systemowe stają się rzeczywistością. Lekkie, pozbawione wzmocnień stalowych wewnątrz profili, elementy konstrukcyjne ograniczające przy tym znacząco straty energii w budynkach, to nowe argumenty i korzyści, które oferuje Passiv Line Ultra.
Proponowany koncept jest nowym kierunkiem w myśleniu o energooszczędności, gdyż wiąże się z wyeliminowaniem stosowanych dotychczas w profilach wzmocnień stalowych, które powodowały pogorszenie ich termiki.
Passiv Line Ultra to kombinacja innowacyjnych technologii:
  • specjalnego skrzydła z zastosowaniem techniki klejenia szyb,
  • nowego rodzaju ram opracowanego we współpracy z firmą BASF z zastosowaniem tworzywa sztucznego Ultradur® High Speed, który zastępuje wzmocnienia stalowe stosowane w konwencjonalnych ramach,
  • wypełnienie komór pianą poliuretanową.



ZALETY TECHNOLOGII WKLEJANIA SZYB:

  • mniejsze ryzyko pękania szyb, brak miejscowych naprężeń szkła
  • większa stabilność okien dzięki usztywniającemu współdziałaniu szyby
  • zmniejszenie ilości przypadków pękania szyb w wyniku błędnego zaszklenia
  • zwiększenie powierzchni przeszklenia - profile są niższe o ok. 10mm
  • lepsza izolacyjność akustyczna poprzez bezpośrednie powiązanie skrzydła z szybą
  • lepsze zabezpieczenie przed włamaniem - brak możliwości wypchnięcia szyby ze skrzydła, dzięki obwodowej szczelinie z klejem

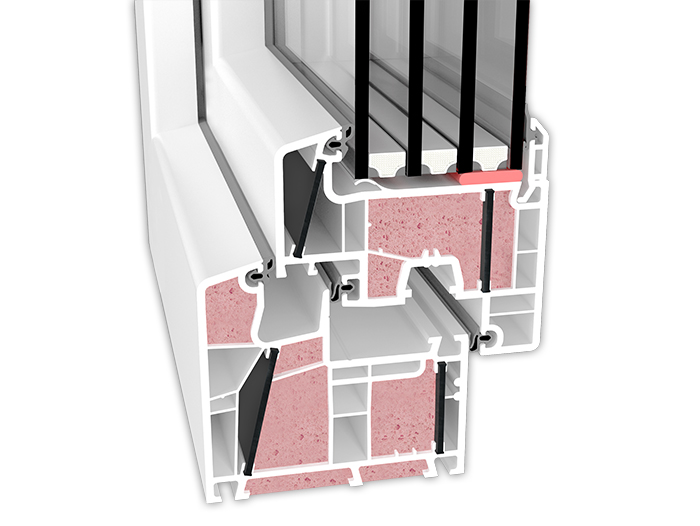

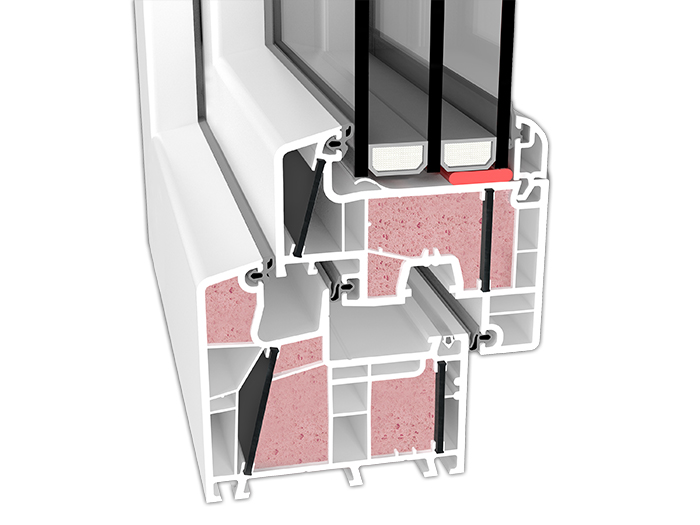

 Profil z pakietem 4 szybowym:                         Profil z pakietem 3 szybowym:




Szyba  4/18Argon/4/18Argon/4TM 48mm Ug=0, 5W/m²K; g=50%; Lt=70%
Listwa Przyszbowa
Okucia

SIEGENIA TITAN AF

  • środkowa wysokość klamki
  • PAKIET BEZPIECZEŃSTWA
    • zaczepy antywyważeniowe do 4szt w skrzydle R i RU
    • wszystkie rolki na skrzydłach grzybkowe, obrotowe, samonastawne KoPiBo
    • klamki Hoppe Secustic z opatentowanym mechanizmem blokującym
  • skrzydło RU - wyposażone w palcowy podnośnik skrzydła w dolnym narożniku, zintegrowany z blokadą błędnego położenia klamki
  • skrzydła RU – mikrowentylacja
  • zatrzask antyprzeciągowy w skrzydle RU w funkcji U
  • skrzydło RU wyposażone w rozwórki ze wspomaganiem przy zmianie funkcji uchylnej w zamkniętą.
  • wypełnienie dolnego rowka okuciowego uszczelką
Klamka
Uszczelki  TPE
Wzmocnienie  Całkowita likwidacja konieczności stosowania stalowych wzmocnień kształtowników z PVC i zastąpienie ich wkładkami termoplastycznymi z domieszką włókien szklanych
Koekstruzja   występuje





Kolory










Współczynnik przenikania ciepła

Ramy Uf = 0,7 W/m²K
Okna Uw = 0,7 W/m²K (przy zastosowaniu szyby 0,5W/m²K )
Uw = 0,5 W/m²K (przy zastosowaniu szyby 0,3W/m²K)



Standardowe Wyposażenie:

Docieplanie komór mieszaniną poliuretanową
System wklejania szyby
System mikrowentylacji
Zastosowany pakiet szybowy 4/18Argon/4/18Argon/4TM 48mm Ug=0, 5W/m²K; g=50%; Lt=70% ciepła ramka
Profil montażowy
Uszczelnienie profilu montażowego pianką
Pakiet bezpieczeństwa
  • zaczepy antywyważeniowe do 4szt w skrzydle R i RU
  • wszystkie rolki na skrzydłach grzybkowe, obrotowe, samonastawne KoPIBO
Wypełnienie uszczelką dolnej części ramy
Zabezpieczenie przed niewłaściwą obsługą klamki
Uszczelki TPE szare (dla okien białych)
Klamki Hoppe Secustic z opatentowanym mechanizmem blokującym
