HS





 - Hebeschiebeterrassentüren HS aus Holz zeichnen sich durch eine sehr funktionelle und bequeme Konstruktion aus, die für Platzersparnis sorgt,

- Wegen der großen Glasfläche wird der Innenraum mit Licht erfüllt,

- der Einsatz von G-U-Beschlägen macht das Verschieben von großen Flügeln sehr einfach, so dass dabei keine Kraft erforderlich wird,

- Fahreinheit mit Rädern, die sich in Aluführungen bewegen,

- 4-Punkten-Verriegelung als Standard,

- Tiefgelegene energieeffiziente Schwelle.









Die großen Türflügel der Türsysteme HS lassen sich dank Einsatz von hochwertigsten HS-Portal Beschlägen leicht verschieben. Die Fahreinheit aus Rädern, die sich in Aluführungen bewegen, garantiert das geräuscharme und gewandte Verschieben der Segmente des Systems. Tief gelegene, energieeffiziente Schwelle macht auch das Leben für Behinderte leichter, und die Flügel mit großen Gläsern sorgen für hervorragende Beleuchtung von Innenräumen und machen ihre Dekoration einfacher wegen der großen Platzersparnis. Ein Gebäude, das mit HS System ausgerüstet wird, wird vor Einbrüchen standardmäßig mit 4-Punkten-Verriegelung geschützt. Sie können ruhig schlafen... und dann in einem Haus voller Sonne aufwachen..











Beschläge



Par­allel­schiebe-Beschläge
GU-966 (Holz­/Kunststoff) und GU-968 (Metall)

Die innova­tive Beschlag­kombi­na­tion schließt Fehlbedi­enungen aus



Größere Durch­gangsbreiten, mehr Be­die­nungs­si­cher­heit, mehr Komfort

Beim Par­allel­schiebe-Beschlag­system wird bereits durch die Funk­tion des Beschlag­sys­tems eine sichere und sach­ge­mäße Bedi­e­nung sowie Bege­hung der Tür gewähr­leistet. Dadurch werden Schäden am Beschlag, am Ele­ment oder dem Baukörper ver­mieden.

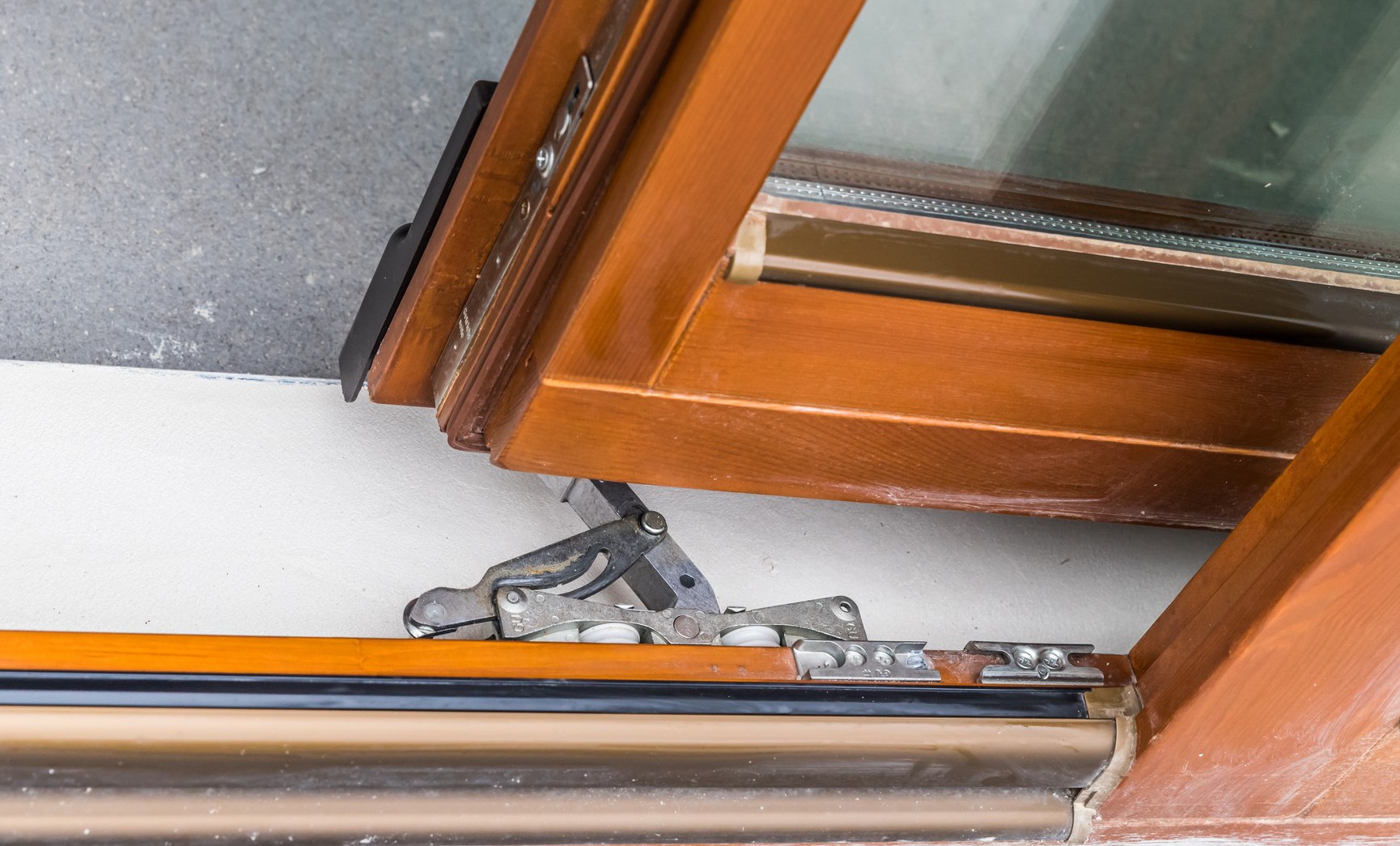

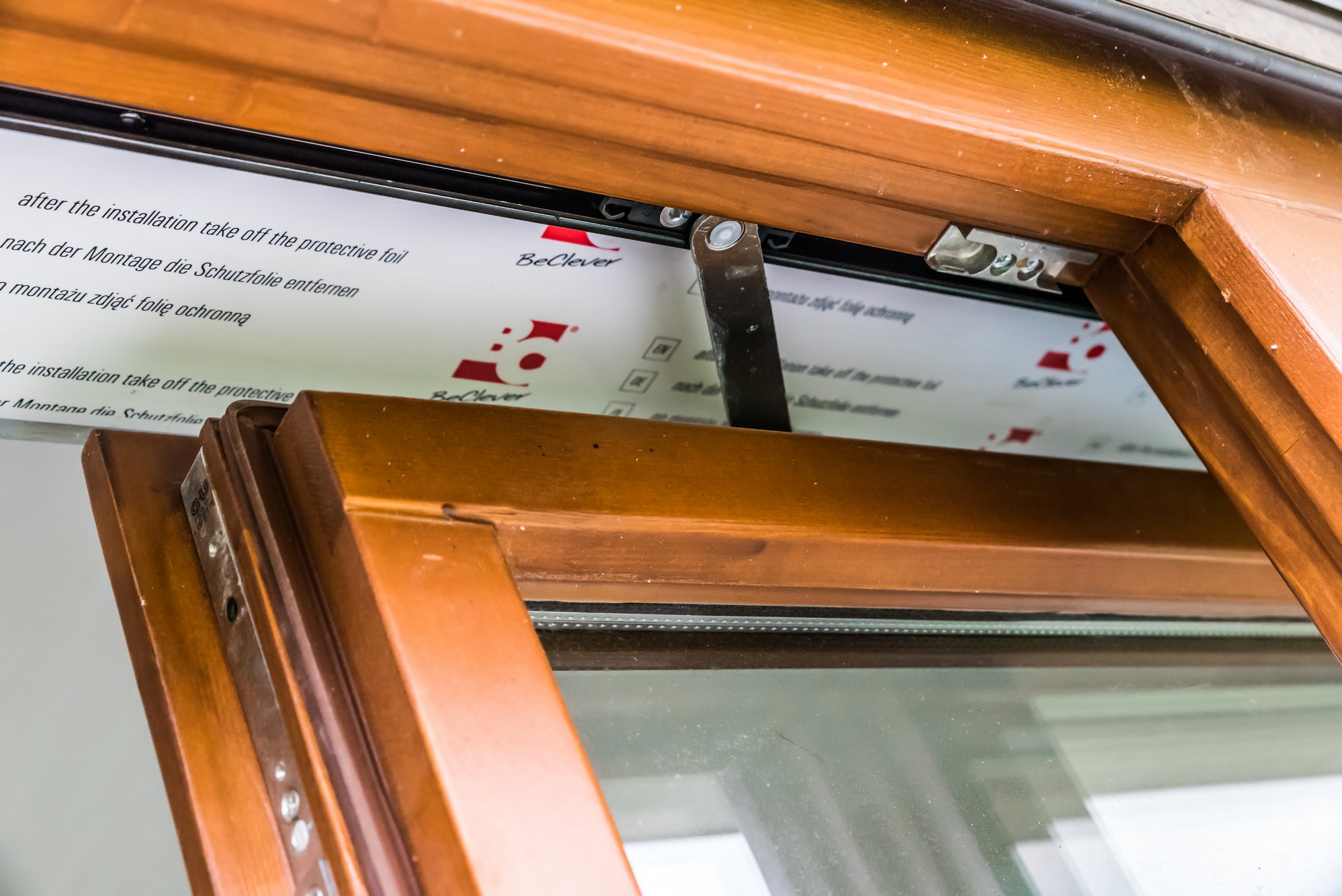

Dank der innova­tiven Kombi­na­tion von neu ent­wi­ckelten Scherenlauf­werken mit kugelge­la­gerten Lauf­rollen, die oben am Flügel posi­tio­niert sind, und den bewährten hoch­wer­tigen Par­allel­schiebe-Kipp­laufwagen, die unten am Flügel mon­tiert sind, gleiten die Schiebeflügel sanft und präzise in die Offen- oder Geschlos­senpo­si­tion.

Dadurch sichern die Par­allel­schiebe-Beschläge von Gretsch­-Unitas wirkungs­voll eine dau­er­hafte Nutzung durch präzise Funk­tio­nalität und erfüllen die individu­ellen Ansprüche der Nutzer an Komfort, Sicher­heit und Qualität.

Die Par­allel­schiebe-Beschläge GU-966 (Holz­/PVC) und GU-968 (Metall) sind die Objektlösung für Fenster­ und Fenster­türen mit einer Flügel­breite bis zu 2000 mm und einem Flügel­gewicht bis zu 200 kg.



Das bieten Ihnen Par­allel­schiebe-Beschläge GU-966, GU-968:

  • Die unter­schied­lichen kli­ma­ti­schen Bedingungen im Sommer und Winter führen häufig zu Anpassungen an den Ein­stel­lungen der Schließzapfen. Der selbstjustierende Pilz­kopf­zapfen CLEVERLE passt sich selb­ständig den Falz­luftbedingungen an. Das ver­ringert den Ein­stellaufwand in der Fertigung und vor Ort erheb­lich.
  • Eine zu­sätz­liche Fehlbedi­enungs­si­che­rung am Zen­tral­ver­schluss UNI-JET ist seri­en­mäßig
  • Mit den GU-Beschlägen können Elemente bis 200 kg Flügel­gewicht und 2000 mm Flügel­breite gefer­tigt werden



Anwendungs­bereich Rahmen­frei­maß [mm]  Flügel­falz­breite [mm] Flügel­falz­höhe [mm]  Max. Flügel­gewicht [kg]
Holz­ / Kunststoff
GU-966/150 38 640 – 2000 730 – 2350 200
GU-966/200 43 640 – 2000 730 – 2350 200
Metall
 GU-968/150  38  600 – 2000  730 – 2400 200
 GU-968/200  43  600 – 2000  730 – 2400 200







Schiebe­-Faltbeschläge GU-823 und GU-923

unten lau­fend



Die Schiebe­-Faltbeschläge GU-823 (Aluminium) und GU-923 (Holz­, Kunststoff) eröffnen neue Möglichkeiten. Durch die hohe Tragfähigkeit der Beschläge können große Glas­flächen ein­ge­setzt und die Anzahl der Ein­zelflügel redu­ziert werden. Die innova­tive Laufwagen­technik sorgt für eine einzig­ar­tige Lauf­ruhe bei der Bedi­e­nung. Fenster­ele­mente bis zu einer Ele­mentbreite von 6700 mm und einem Ein­zelflügelgewicht bis 130 kg lassen sich geräuscharm und spielend leicht bedienen.

Jeder Flügel kann mit einem Zen­tral­ver­schluss aus dem erfolg­rei­chen Drehkipp-Pro­gramm UNI-JET aus­ge­stattet werden. Dadurch erreichen die Schiebe­-Falt­ele­mente eine höhere Sicher­heit und Dich­tigkeit.

Barrie­refreie Boden­anbindungen sind durch den Ein­satz der GU-Sys­tembo­den­schwelle mög­lich.

Alle sicht­baren Beschlag­teile und Ab­deck­kappen sind aus Metall, sie sorgen mit ihrem modernen Design für eine elegante und anspre­chende Optik.






Unten lau­fende Schiebe­-Faltbeschläge von GU im Detail:

  • Für Elemente bis 130 kg Flügel­gewicht – optimal für noch größere Glas­flächen, die mit weniger Flügeln sicher bewegt werden können
  • In Kombi­na­tion mit der GU-Sys­tembo­den­schwelle für barrie­refreies Bauen nach DIN 18040 ge­eig­net
  • Optimie­rung des Einbruch­schutze sowie der Dich­tigkeit durch den Ein­satz des UNI-JET Zen­tralver­schlusses, der an jedem ein­zelnen Flügel ange­bracht werden kann
  • Laufwagen unten mit jeweils 6 kugelge­la­gerten, kunst­stoff­um­man­tel­ten Lauf­rollen (und weiteren 2 an den Füh­rungs­rollen oben) gewähren ein souve­ränes und geräuscharmes Führen auch schwerer Flügel
  • Zweidi­men­sional (waa­ge­recht und senk­recht) ein­stell­bare Gelenkbänder für optimale Mon­tagebedingungen
  • Ab­deck­kappen aus Metall mit ver­deckt liegenden Befes­tigungs­schrauben für die Gelenkbänder
  • Die Ober­fläc­henver­siege­lung ferGUard*silber bietet einen dau­er­haften Korrosions­schutz



Beschlag­ausführung Flügel­falz­breite [mm] Flügel­falz­höhe [mm]  Flügel­gewicht [kg] Aus­füh­rung
Holz­
GU-923		  500 – 1000  851 – 2350  130 3- bis 7-teilig
Kunststoff
GU-923		  500 – 1000*  851 – 2350*  80* 3- bis 7-teilig*
Aluminium
GU-823		  500 – 1000*  851 – 2350*  80* 3- bis 7-teilig*

* Pro­fil­sys­tem­abhängige Anwendungs­be­reiche können von den Angaben abwei­chen
